支持多主站的西门子以太网通讯模块

首先我们来明确一个概念,就是主从站的概念,其实在以太网通讯中是没有主从站的说法的,主从站的说法只是在485通讯网络中存在,而在以太网

通讯网络中个个设备都是平行的,如果你多台设备通讯,中间可以加交换机组成星型结构!

但在这里我们仍然套用485的概念,把所有的上位系统称作为主站,如触摸屏,上位机软件等!我们可以组成一个多主站的星型以太网结构。

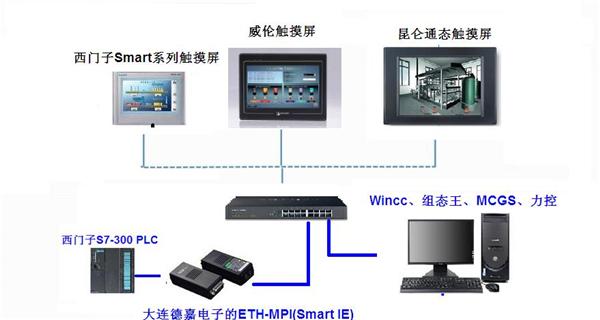

如下图所示:


这里呢,我们重点来介绍一下关于300PLC 与西门子Smart IE触摸屏的连接!首先我们来说一下西门子Smart IE系列触摸屏,此系列触摸屏是西门子

专门针对西门子S7-200和Smart 200 PLC所研发设计的,所以它本来是不可以连接S7-300 PLC的,看上图,我们在连接中却连接了该系列触摸屏。

这里我们用到的以太网模块是大连德嘉的ETH-MPI(Smart IE)以太网模块,此模块除了可以实现针对普通电脑上位机软件的连接以外,还可以连接

西门子多款触摸屏!

此模块的功能重中之重是它可以连接本不可以连接的Smart IE系列触摸屏,可以大大降低你的工程成本!
