工业控制互联网远程控制大数据服务器搭建方案

今天我们来介绍一个方案，以方便出差在外的工程师对不在本地的PLC项目现场进行维护和监控的方案，系统构成示意图如下：

如上图所示，首先我们要在公司所在地搭建一个服务器端，这样呢，无论员工出差在任何地方，都可以不分时段的来完成对项目现场的维护作业，方便公司

的管理公司的管理和维护工作，同时可以满足更多客户的需求。而且本方案有一个很大的优点，就是服务器端的存在可以方便公司对各地客户的维护，如项目

现场在北京，公司在大连，而员工却出差在上海，就可以通过本方案使远在上海出差的工程师完成对北京项目现成的维护操作。

首先，我们来看项目现场的网络环境，项目现场只要有网络即可，如果你用的是S7-200PLC可以选用大连德嘉电子的CP243i（Remote）模块，如果你用的是

S7-300PLC可以选用大连德嘉电子的ETH-MPI(Remote)模块，如果你用的是Smart 200 PLC或者是S7-1200PLC，你可以选用大连德嘉电子的远程适配器

这样，无论你现场用的是什么型号的PLC，我们都可以提供相关的解决方案。

西门子S7-200系列PLC远程模块说明：点击下载

西门子S7-300系列PLC远程模块说明：点击下载

西门子S7-1200系列或者S7-200smart系列PLC远程模块说明：点击下载

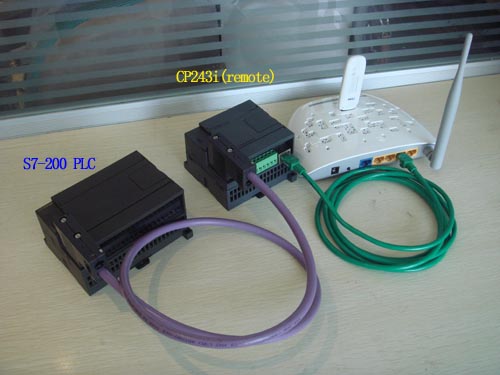

下面我们以S7-200选用大连德嘉电子的CP243i（Remote）模块为例子做一个示意图，只需要将CP243i（Remote）一头接到S7-200PLC上，一端用网线接到

可以上网的路由器上便可。（图中使用的是一款可以用3G网卡上网的路由器，您也可以用宽带上网的方式来完成连接）

下面我们再来看一下公司作为服务器端的配置，公司这面我们要选用大连德嘉电子的RCD模块，以便跟现场端的CP243i（Remote）、ETH-MPI(Remote)、

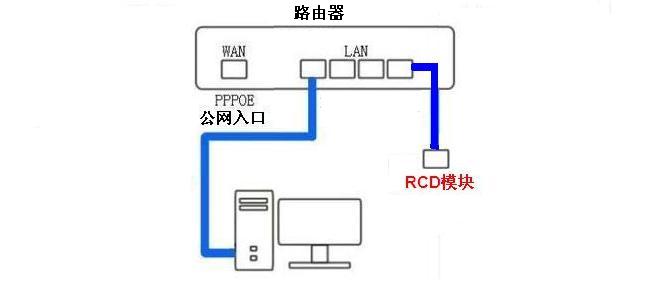

及远程适配器的配合。 公司端连接示意图如下，（注意：公司端需要有固定的IP地址或者是花生壳服务，具体的配置方法请参考我们网站上产品的具体使用说明。

这里我们来介绍一下，公司端服务器的配置有两种方法:

1.  一种是通过直接通过路由器的映射，将我们的RCD模块的IP地址直接映射到公网上，这样，出差的工程师就可以直接通过我们访问固定IP地址的方式来访问

公司的RCD模块，并间接的访问到远在项目现场的PLC。

2.  另一种方法是将公司的工控机作为服务器，配置好相关的网络映射，将工控机映射到公网上，这样，出差的工程师也可以通过访问公司工控机服务器的方式

来操作远端的PLC。

3.  出差的工程师只需要在自己的笔记本上的工控软件中填写上面步骤中所用到的固定IP地址，就可以对项目现场的PLC进行维护了！
