关于远程PLC监控中RCD跨网段映射问题的解答

好多客户反映，在使用我们的互联网远程PLC监控设备时，经常会遇到RCD所在上位机侧的网络是经过多层路由器的跨网段结构。

所以在设置上就会遇到一些穿透多层路由的设置问题，今天我们就来详细的说一下相关的设置方式。这里我们以两层路由器为例（多层路由以此类推），

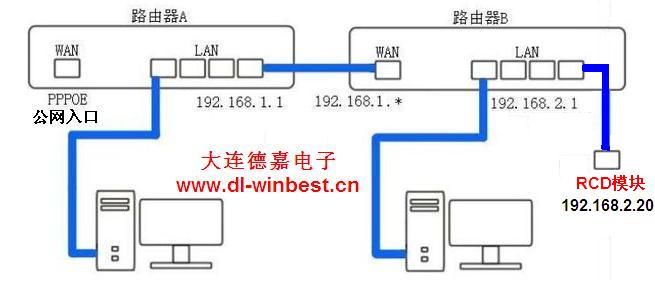

其网络拓扑图如下：

我们来用一句话概括一下RCD端口映射的方法：（类如我们将端口1111映射为RCD模块的IP地址），即在路由器B中做端口1111映射为RCD地址

192.168.2.20（注意：需要先将RCD模块的IP地址设置为192.168.2.20），再在路由器A中做端口1111映射为路由器B的WAN口IP地址192.168.1.*，

（类如你可以将路由器B的WAN口IP设置为192.168.1.50）。

如果您对上述的文字描述不是十分理解，您可以继续往下阅读，我们来做一个实际的例子，详细的说明每一步的设置，网络拓扑图同上

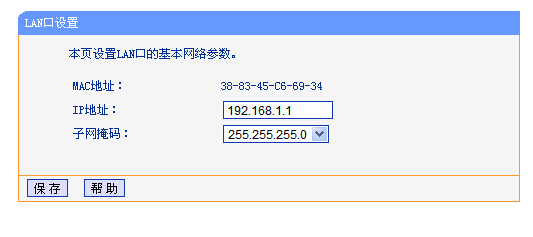

1、这里我们用两个同样型号的TP-link路由器来做个实例，首先将我们第一层路由器A的WAN口连接外网宽带，路由器LAN口的IP地址为192.168.1.1 ，

      如下图所示 ：

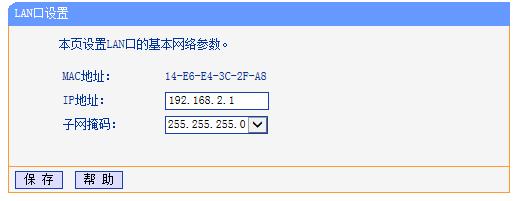

2、我们将第二层路由器B的WAN口IP地址设置为192.168.1.50 ，LAN口IP地址设置为192.168.2.1 。

3、我们将互联网远程模块RCD的IP地址设置为192.168.2.20，如下图所示：

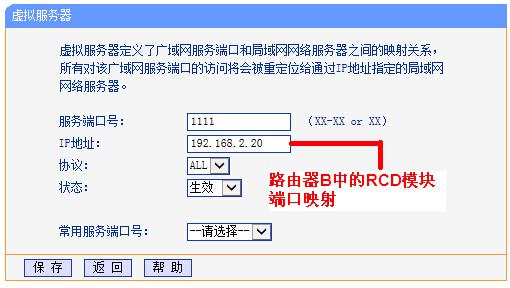

4、下面我们来做互联网远程RCD模块在路由器B中的端口映射，将端口1111映射为RCD的IP地址192.168.2.20，如下图：

      （一定要注意，这个是在路由器B中做的端口映射， RCD模块是连接在路由器B上的）。

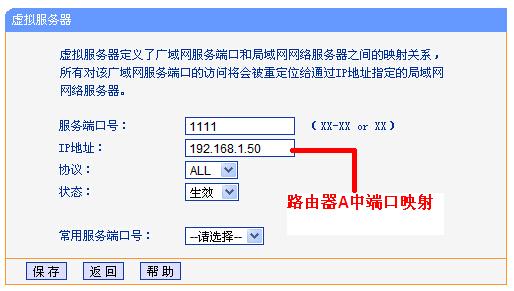

5、接下来我们来做一下路由器A中的端口映射，需要将路由器A中的1111端口映射为路由器B的WAN口IP地址192.168.1.50 。

经过以上5个步骤，你的互联网远程RCD模块就可以透过你的两层路由器，将数据发送到公网中了，并且可以跟远端的PLC

相连接了，这样就可以完成您对你PLC的远程访问和监控了！
